Отличительные характеристики изделия:
- Изготавливается в соответствии с Европейскими экологическими стандартами
- Возможны различные варианты компоновок
- Имеет прочную конструкцию
- В процессе работы доклевелера экономится до 70% энергии
- Управляющее устройство с интерфейсом i-Vision

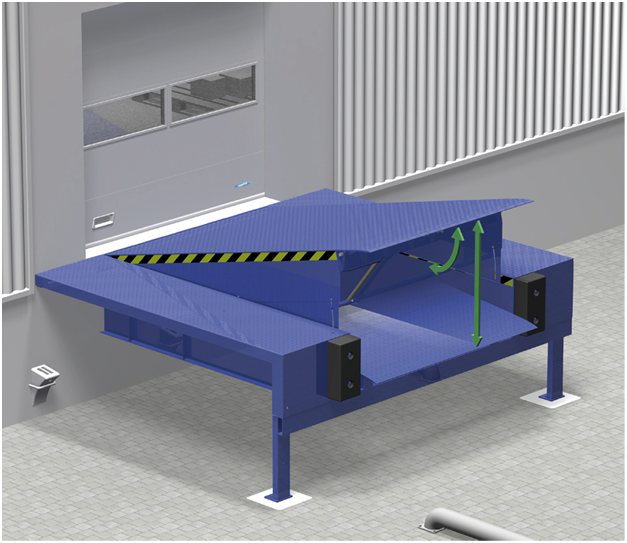

NovoDock P 300i – Перегрузочная площадка со встроенным доклевелером (гидравлической уравнительной платформой) с поворотной аппарелью представляет собой прочную стальную конструкцию, обеспечивающую высокую эффективность и надёжность перегрузочных работ. Она устанавливается перед воротами, через которые осуществляется перегрузка товаров и может служить основой для устройства перегрузочного тамбура. Материалы, которые используются при производстве и упаковке NovoDock P 300i соответствуют Европейским экологическим стандартам.
NovoDok P 300i состоит из:
- стального каркаса
- уравнительной платформы с поворотной аппарелью
- гидравлической системы посредством которой задаётся положение и платформы и аппарели
- управляющего устройства i-Vision ТА
Защита от коррозии
Для защиты от коррозии все стальные элементы NovoDok P 300i очищаются с помощью пескоструйного устройства, а затем красят двухкомпонентной краской в соответствии с RAL 5010 (синий), RAL 7016 (антрацит) и RAL 9005 (чёрный). Краска соответствует VOC-Dekopaint стандарту.
Гидравлическая система
Гидравлическая система низкого давления включает в себя гидравлический привод, гидроцилиндры уравнительной платформы и телескопической аппарели. Благодаря этому, управление положением платформы и аппарели происходит независимо.
Панель (блок) управления
Положение уравнительной платформы задаётся с помощью блока управления i-Vision ТА (входит в комплект поставки). Блоки управления RoHS совместимы и не содержат свинца.
i-Vision HA i-Vision HAD (опция)
Мероприятия по технике безопасности
- При любой нестандартной ситуации происходит немедленное отключение и остановка всех механизмов.
- Обязательная перезагрузка блока управления при несанкционированном отключении электропитания.
ВАЖНО
- При неравномерной загрузке уравнительной платформы возможен её перекос, но аппарель, благодаря независимому управлению, останется в горизонтальном положении, что предотвратит падение и порчу перегружаемого товара.
- Обязательное нанесение боковых чёрно-жёлтых сигнальных полос безопасности.
- Оборудованное рабочее место для технического персонала.
Технические данные
|
Заказная длина платформы (мм) |
Заказная высота (мм) |
Рабочий диапазон (мм) | |
|
Поворотная Аппарель 400 мм | |||
|
вверху |
внизу | ||
|
2000 |
700 |
290 |
340 |
|
2500 (2440) |
700 |
360 |
330 |
|
3000 |
700 |
430 |
330 |
|
3500 |
800 |
520 |
350 |
|
4000 |
900 |
570 |
350 |
|
4500 |
900 |
620 |
350 |
- Динамическая нагрузка по EN 1398 ..............................................60 кН
- Заказная ширина ....................................................1750, 2000, 2250 мм
- Длина аппарели ........................................................................... 400 мм
- Заказная ширина платформы ..........................................3300, 3500 мм
- Угол пристройки к зданию .............. 90°, 75°, 60°, 45°, 105°, 120°, 135°
- Напряжение............................................................3N~ 400 В/50 Гц/16 А
- Класс защиты.....................................................................................IP65
- Максимальная мощность двигателя...........................................0,75 кВт
Подготовительные работы
Зависит от выбранного способа установки.
Возможные варианты изготовления и комплектации
В зависимости от потребностей заказчика возможны различные варианта исполнения NovoDok P 300i
- GreenPlus – экологический вариант.
При экологическом варианте упор делается на экономии энергии и снижении выбросов СО2.
Дополнительные опции
- DoorPlus – эта опция обеспечивает управление воротами и уравнительной платформой с единого блока управления.
- IsoPlus – в этом варианте предполагается утепление уравнительной платформы и двойное щелевое уплотнение.
- SaftyPlus – повышение безопасности за счёт применения светофора и электрифицированного противооткатного башмака.
- WarrantyPlus – продлённое время гарантии и сокращённые сроки реагирования.
Кроме того, в зависимости от пожеланий заказчика возможно:
- Изготовление нестандартного по размерам и грузоподъёмности доклевеллера.
- Выбор любого цвета по RAL.
- Горячая оцинковка стальных деталей.
- Одновременная блокировка ворот и уравнительной платформы.
- Изготовление поворотной аппарели с боковыми скосами для работы с небольшими грузовиками.
- Изготовление поворотной аппарели с откидными сегментами.
- Комплектование доклевеллера стальными и резиновыми бамперами.
- Согласование системы сигнализации противооткатного башмака с работой светофора.
