Перегрузочные мосты HLS с откидной аппарелью

Простое решение для быстрой погрузки-разгрузки. Очень прочная конструкция с надежной гидравликой

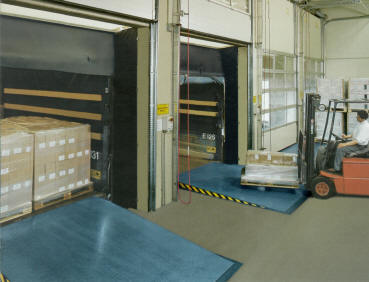

Стационарные перегрузочные мосты фирмы Hormann являются неотъемлемыми системами транспортной логистики для быстрой погрузки-разгрузки в течение нескольких минут. Они перекрывают пространство между грузовым автомобилем и погрузочной рампой, компенсируя разность высот.

Очень прочная конструкция с надежной гидравликой

Доклевеллеры Hormann с откидной клиновидной частью (длина 405 - 550 мм) представляют собой проверенную на практике шарнирную стальную конструкцию с колоссальными резервами грузоподъемности.

Вместе с очень надежной, простой в обслуживании гидравликой (отдельные цилиндры с одноклапанной техникой) эта система пригодна для любых ситуаций погрузки-разгрузки.

Перегрузочный мост с откидной аппарелью также является настолько стойким к деформации, что он без всяких проблем воспринимает даже неравномерные нагрузки.

Автоматический клапан аварийной остановки мгновенно фиксирует перегрузочный мост, если грузовик слишком рано отъедет, а перегрузочная платформа еще будет находится под нагрузкой. Тем самым исключается возникновение аварий.

Само собой разумеется, мосты с откидной аппарелью Hormann имеют полностью смонтированные кабели и снабжены соединительным проводом длиной 9 м.

Сконструированы с учетом всех соответствующих законодательных требований и стандартов:

• Стандарт безопасности DIN EN 1398.
• Директива в отношении строительных конструкций ZH 1/156.
• Директива в отношении строительных изделий 89/106/EEG.
• Директива в отношении машин 98/37/EG.
• Директива в отношении приборов низкого напряжения 73/23/EEG.
• Директива в отношении электромагнитной совместимости 89/336/EEG.

Специальные исполнения
По заказу мы поставляем мосты с откидной аппарелью также:

• Полностью оцинкованными;
• С покрытием, препятствующим скольжению;
• С теплоизолированной платформой;
• С высокой грузоподъемностью.

Проверенные на практике и надежные в работе

Принцип работы

После того, как грузовик встанет под погрузку (или разгрузку), открываются ворота. Электрогидравлическая система, реагируя на нажатие кнопки (продолжительное нажатие), поднимает платформу в самое верхнее положение, автоматически поднимается и откидная аппарель.

Электрогидравлическая система

После этого платформа опускается, пока аппарель не будет лежать на поверхности погрузки. Теперь безопасно может быть произведена погрузка или разгрузка. Возврат в исходное положение производится путем новой подачи команды системе управления (снова длительное нажатие кнопки) или - по желанию - автоматически после короткого нажатия клавиши "АВТО".

Система управления
Система управления (режим Totmann) с напряжением питания 400 В в серийном исполнении рассчитана на высокую безопасность и надежную защиту от столкновения, По желанию система управления может быть расширена за счет:

• Кнопки для автоматического возврата платформы в положение покоя.
• Удобного управления ворот с приводом с того же шкафа управления.
• Дополнительных функций по желанию заказчика.

Благодаря небольшим размерам шкафа управления (160 х 300 х 120 мм - Ш х В х Г) для его монтажа требуется немного пространства.

Качественные и конструктивные отличительные особенности

Откидная аппарель

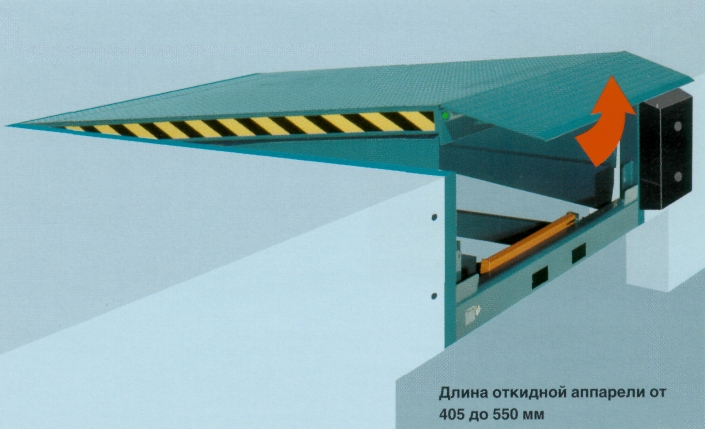

Длина 405 мм в серийном исполнении, по желанию - до 550 мм.

Грузоподъемность
Динамическая 60 кН (6 т), статическая 100 кН (10 т), по желанию при соответствующем оснащении до динамической грузоподъемности 180 кН (18 т) и статической-300 кН (30 т).

Угол подъема /опускания
Платформа под нагрузкой до макс. 12,5 % в соответствии со стандартом EN

Материал
Платформа: сталь, препятствующая скольжению, толщина материала 6/8 мм или платформа, рассчитанная на большую грузоподъемность, с усилительными профилями снизу. Аппарель: толщиной 12/14 мм Качество: S 235.

Конструкция
Стальная рамная конструкция, сварная, с усилительными профилями, рассчитанная на различную грузоподъемность. Расчет конструкции по методу конечных элементов.

Поверхность
Подвергнута пескоструйной обработке и протравлена, с окраской экологически безвредным двухкомпонентным полиуретановым лаком.

Цвета
Синий (RAL 5019) или черный (RAL 9017), другие цвета по RAL на выбор.
